Description du produit

  • Ausführung als konventionelles Pflastersteinsystem oder sickerfähiges Pflastersteinsystem mit Eignungsnachweis
  • linear - unbehandelte Oberfläche mit scharfkantiger Eckausbildung
  • Produit avec des granulats de pierre naturelle et des pigments résistants aux UVs.
  • sans chanfrein
  • mit unterbrochenem Abstandsblock
  • Peut être utilisé pour des charges de trafic jusqu'à la classe de résistance 3,2 selon normes RStO

Eignungsnachweise

sickerfähiges Pflastersteinsystem mit Eignungsnachweis
  • flächenbezogene Infiltrationsrate: > 270 l/(s x ha) (s. Gutachten Dr. Ing. Carsten Dierkes, H2O Research GmbH; Münster)
  • Abflussbeiwert ? = 0,25

Suface

linear

non traité, surface lisse (avec et sans chanfrein)

Couleurs

Gris
Anthracite
Braun
Weißgrau-Schwarz

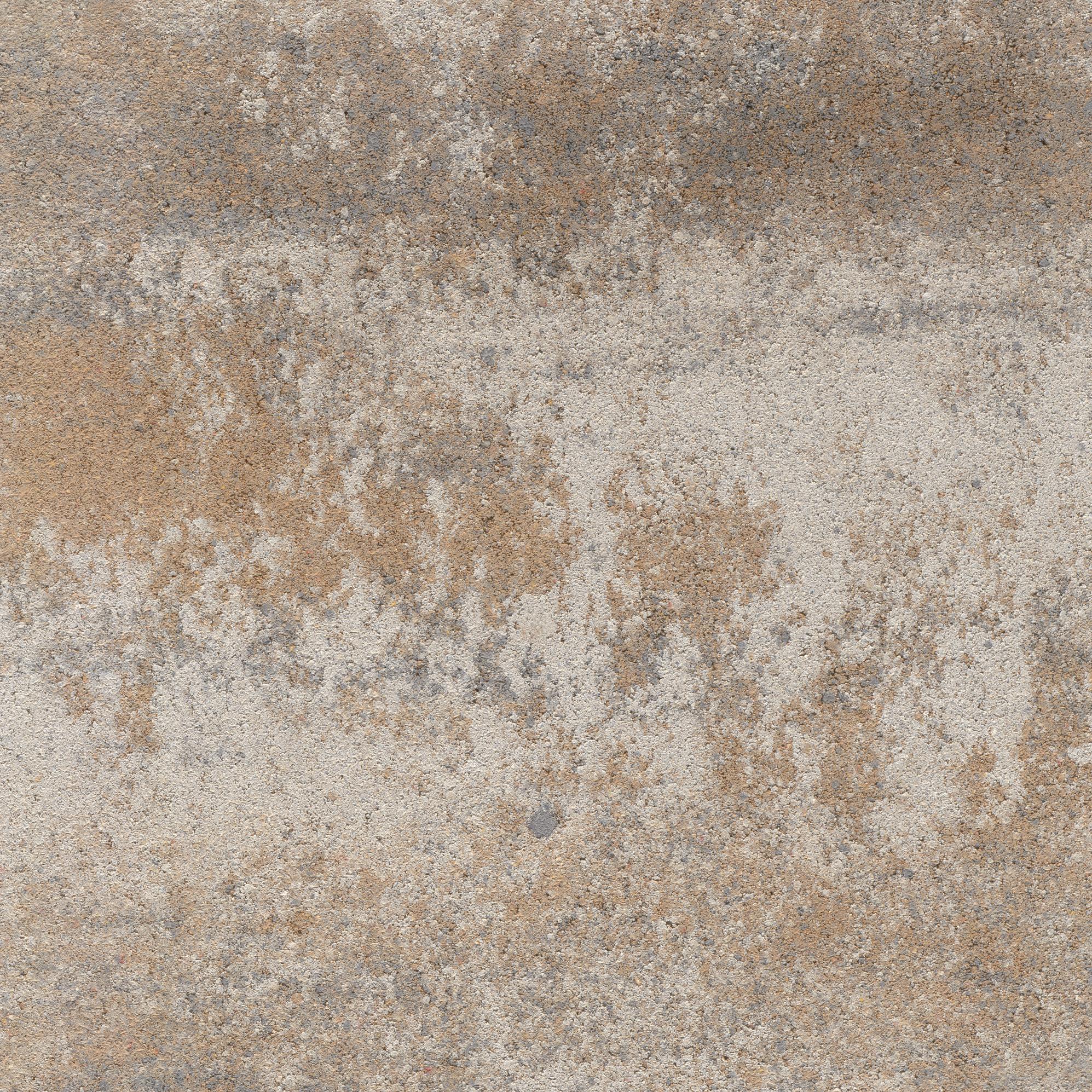

Coquina (coquillage)

Dimensions (cm) Capacité
Longueur Largeur Épaisseur
23 16 8 Tous trafics normaux
15 16 8 Tous trafics normaux
Bischofsmütze (Bedarf: 4,4 St./lfm
7-16 22.63 8 Tous trafics normaux
23 16 10 Trafic lourd occasionnel
15 16 10 Trafic lourd occasionnel
Bischofsmütze (Bedarf: 4,4 St./lfm
7-16 22.63 10 Trafic lourd occasionnel
23 16 12 Trafic lourd occasionnel
15 16 12 Trafic lourd occasionnel
Bischofsmütze (Bedarf: 4,4 St./lfm
7-16 22.63 12 Trafic lourd occasionnel
bedingt belastbar
Pas de limitation de base de la capacité de charge, à choisir en fonction du trafic.
hoch belastbar
Pas de restriction de base de la capacité de charge dans la circulation routière normale

Téléchargements

Pas d’information disponible

Installation et pose

konventionelle Pflasterbauweise
  • Voir les instructions d'installation et de pose du fabricant, DIN 18318, TL Pavage-StB 06/15, ZTV Pavage-StB 06 et M FP 2015 ainsi que la construction des routes ZTV (FLL)
sickerfähige Pflasterbauweise: Das Wasser versickert ausschließlich über die Fugen in die unteren Bodenschichten.
  • Voir les instructions d'installation et de pose du fabricant, DIN 18318, TL Pavage-StB 06/15, ZTV Pavage-StB 06, M FP 2015, M VV 2013 (Brochure pour les zones de circulation capables de percolation) ainsi que la construction des routes ZTV (FLL)
  • Bei der Verlegung im Ellbogen- und Fischgrätverband sind für den Randabschluss Steine zu schneiden.
  • Instructions d'installation et de pose pour les pavés et les dalles
  • Einbau- und Verlegehinweise für wasserdurchlässige Flächenbläge
  • Verlegeanleitung

Information techniques

  • Pavés de béton selon DIN EN 1338, TL Chaussée-StB 06/15
  • Propriétés des matériaux et classes de qualité selon DIN EN, voir la fiche technique

Informations pour les projets

  • optimaler Lastabtrag durch Verlegung im Ellbogenverband mit Bischofsmütze
  • Autres couleurs et finitions sur demande
