DRAINSTON protect

Description du produit

Flächenbelag zur Behandlung und Versickerung von Niederschlagsabflüssen von Verkehrsflächen mit allgemeiner bauaufsichtlicher Zulassung (abZ) des Deutschen Instituts für Bautechnik (DIBt), Berlin
  • sickerfähiger Flächenbelag aus gefügedichtem Beton
  • linear - unbehandelte Oberfläche mit scharfkantiger Eckausbildung
  • Produit avec des granulats de pierre naturelle et des pigments résistants aux UVs.
  • mit Microfase
  • mit 4 mm Abstandhaltern
  • Entwässerung über horizontales und vertikales Kanalsystem
  • Standsicherheit durch kraftschlüssige Rundumverzahnung und profilierter Steinunterseite

Eignungsnachweise

sickerfähiger Flächenbelag mit abZ
  • dauerhafte flächenbezogene Infiltrationsrate: > 270 l/(s x ha)
  • gesicherter Schadstoffrückhalt
  • Abflussbeiwert ? = 0
  • geeignet für eine spezielles Reinigungsverfahren gem. abZ zur Gewährleistung einer dauerhaften Wasserdurchlässigkeit

Suface

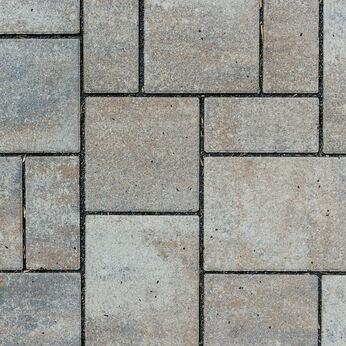

linear

non traité, surface lisse (avec et sans chanfrein)

Couleurs

Gris
Anthracite
Grau-Schwarz
Coquina (coquillage)

Dimensions (cm) Capacité
Longueur Largeur Épaisseur
Mehrsteinsystem
30 20 8 Tous trafics normaux
20 20 8 Tous trafics normaux
20 10 8 Tous trafics normaux
Einzelsteine
30 20 8 Tous trafics normaux
20 20 8 Tous trafics normaux
30 20 10 Trafic lourd occasionnel
20 20 10 Trafic lourd occasionnel
bedingt belastbar
Pas de limitation de base de la capacité de charge, à choisir en fonction du trafic.
hoch belastbar
Pas de restriction de base de la capacité de charge dans la circulation routière normale

Téléchargements

Pas d’information disponible

Installation et pose

sickerfähige Pflasterbauweise: Versickerung durch die Fuge/Schadstoffrückhalt über die Pflasterdecke durch Verwendung modifizierter Baustoffe nach Vorgaben der abZ.
  • siehe Bestimmungen abZ und Herstellerangaben
  • Einbau- und Verlegehinweise für abwasserbehandelnde Flächenbeläge gem. abZ

Information techniques

  • siehe allgemeine bauaufsichtliche Zulassung (abZ), Zulassungsnummer: Z-84.1-13
  • Pavés de béton selon DIN EN 1338, TL Chaussée-StB 06/15
  • Propriétés des matériaux et classes de qualité selon DIN EN, voir la fiche technique

Informations pour les projets

  • für die Planung und Bemessung gelten die Bestimmungen und technischen Regeln gem. abZ
  • DRAINSTON-gd protect ist nur als Verkaufseinheit mit Fugenmaterial erhältlich (optional Bettungsmaterial auf Anfrage), Schüttgewicht Fugenmaterial 0/4 mm: ca. 1,6 to/ m³
