SCADA Rasenparkett­platte
linear
NEU
Händlersuche

Kataloge & Broschüren

Produktmerkmale

  • sickerfähiges, begrünbares Pflastersystem aus gefügedichtem Beton mit linearer Rasenfuge
  • linear - unbehandelte Oberfläche
  • Vorsatz mit hochdichter Quarzkörnung
  • enthält bis zu 50% Recyclinganteil im Kernbeton
  • mit Fase
  • mit Abstandhaltern als Verzahnungssystem zur Verschiebesicherung
  • Fuge 54 mm (ca. 54% lineare Vegetationsfläche)

Eignungsnachweise

  • flächenbezogene Infiltrationsrate: > 270 l/(s x ha)
  • Abflussbeiwert ψ = 0,15

Oberfläche

linear

unbehandelte, betonglatte Oberfläche

Diese Abbildung zeigt lediglich den allgemeinen Charakter der Oberflächenbearbeitung. Fotogalerie und Farbmuster zeigen das Produkt.

Farben

Grau

Für die Objektplanung:
Die abgebildeten Farbmuster zeigen nur einen Ausschnitt unserer Möglichkeiten. Mit Naturstein-Edelsplitten in vielen Farben und Korngrößen realisieren wir auf Anfrage auftragsbezogene Sonderanfertigungen mit individuellen und unverwechselbaren Oberflächendesigns für Ihr aktuelles Projekt. Auftragsfertigungen erfordern grundsätzlich eine Mindestabnahmemenge, die im Einzelfall abzustimmen ist.

Zur Objektberatung >

Rastermaß (cm) Belastbarkeit
Länge Breite Dicke
Parkettplatte (Steinlage)

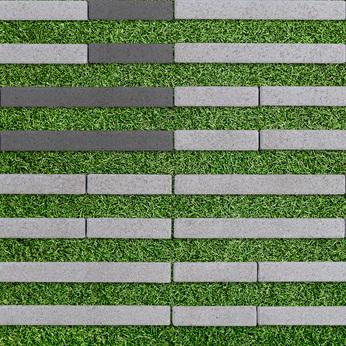

120 80 12 4x 2 L-formatige Steine in kombinierter Anordnung bedingt belastbar
bedingt belastbar
keine grundsätzliche Einschränkung der Belastbarkeit, die Eignung ist bezügl. der Verkehrsfrequenzen abzuwägen

Downloads

Keine Downloads vorhanden

Einbau und Verlegung

sickerfähige Pflasterbauweise: Das Wasser versickert über die Fugen in die unteren Bodenschichten.
  • siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 20, M FP 2015, M VV 2013 (Merkblatt für Versickerungsfähige Verkehrsflächen) und ZTV-Wegebau (FLL)

Technische Hinweise

  • Pflastersteine aus Beton in Anlehnung an DIN EN 1338, TL Pflaster-StB 06/15
  • USRV ≥ 60 | R-Wert = R13
  • Materialeigenschaften und Qualitätsklassen nach DIN EN siehe Produktdatenblatt

Hinweise für die Planung

  • weitere Farben und Oberflächen als auftragsbezogene Sonderanfertigung auf Anfrage
  • mit SCADA-Vollstein-Formaten (VZ5) in 12 cm Dicke kombinierbar
