Verlegehilfen & -geräte

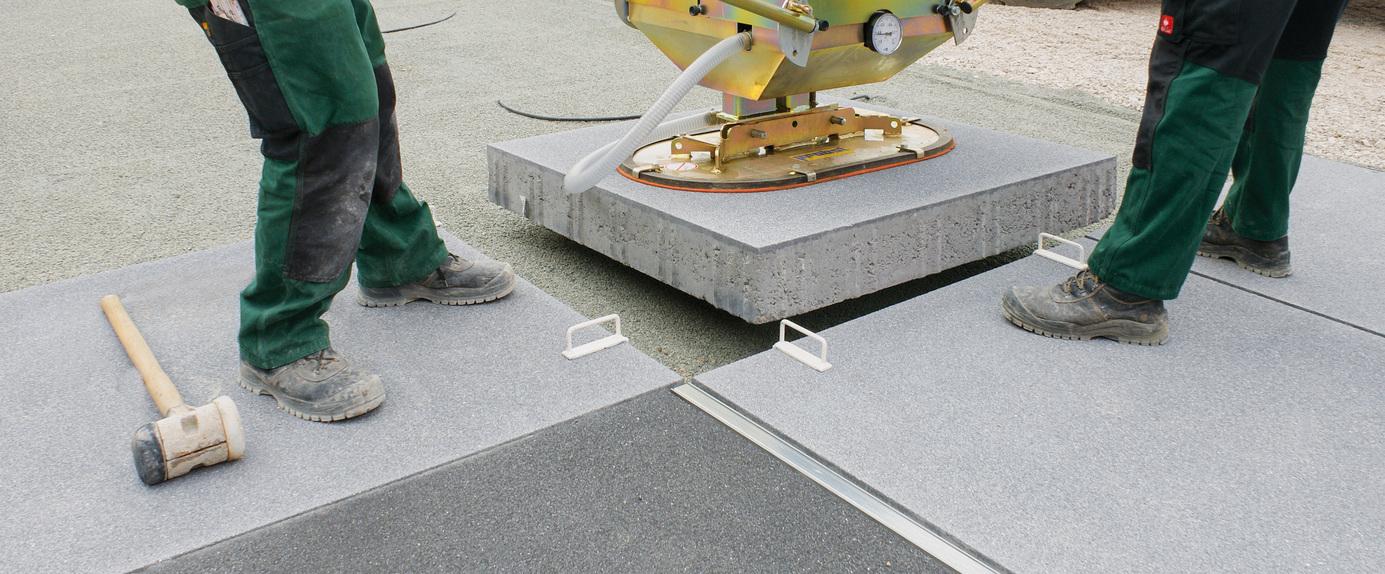

Vakuum-Hebegeräte für Großformatplatten

Abhängig vom Material und der Dichtigkeit von Großformatplatten sowie deren Gewicht und Einsatzbereich werden spezifische Verlegegeräte empfohlen (von 25 kg bis 2,5 to Plattengewicht). Hier können Sie Vakuum-Hebegeräte und -maschinen für den rationellen Einsatz beim Verlegen von großformatigen Pflaster- und Plattensystemen mieten oder kaufen:

Westphal Baumaschinenhandel GmbH
Werner-Siemens-Straße 89 – 22113 Hamburg
Tel. 0 40/73 32 04 -30 – www.westphal-baumaschinen.de

HKL Baumaschinen GmbH Zentrale
Lademannbogen 130 – 22339 Hamburg-Hummelsbüttel
Tel. 0 40/5 38 02-1 – www.hkl-baumaschinen.de
Hotline: 08 00/4 45 55 44 (kostenlos)
Standorte: z. B. Dortmund-Dorstfeld, Essen, Münster

DiTec Rüdiger Schmenn KG
Kalteiche-Ring 73 – 35708 Haiger
Tel. 0 27 73/74 51-0 – www.ditec-baumaschinen.de

Baumaschinenverleih Alfred Münch
Christine-Englerth-Str. 36 – 45665 Recklinghausen
Tel. 0 23 61/5 82 48 88 – www.baumaschinenverleih-muench.de

Kreitz-Ostermann GmbH
Landwehr 10 – 46414 Rhede
Tel. 0 28 72/93 84-0 – www.kreitz-ostermann.de
Standorte: Herne, Kempen, Iserlohn, Münster

A-Z Baugerätehandel GmbH & Co. KG Zentrale (bundesweiter Vertrieb)
Bahnhofstraße 41 – 47829 Krefeld-Uerdingen
Tel. 0 21 51/5 18 38-0 – www.azbau.com
Standorte: Krefeld, Bochum, Duisburg, Xanten, Brüggen, Hattingen, Ratingen

Vernhold Baumaschinen
Fuggerstraße 24 – 48165 Münster
Tel. 0 25 01/9 22 61-0 – www.vernhold-baumaschinen.de

Berning Miet-und Vertriebs GmbH & Co. KG
Gildestraße 14 – 48356 Nordwalde
Tel. 0 25 73/95 84-0 – www.berning-mietservice.de

Mietservice Hans Georg Krampe
Dreischkamp 30 – 48653 Coesfeld
Tel. 0 25 41/8 46 88 86 – www.mietservicekrampe.de

Hytechma GmbH
Daimlerstraße 21 – 50354 Hürth
Tel. 0 22 33/7 66 77 – www.hytechma.de

Karl Rother GmbH Baumaschinen und Baugeräte
Düsseldorfer Straße 183-193 – 51063 Köln
Tel. 02 21/96 45 7-0 – www.karlrother-baumaschinen.de

Berndt Deubner Baumaschinen und -gerät GmbH & Co
Schönebergstraße 9 – 52068 Aachen
Tel. 02 41/9 68 20-0 – www.deubner-bau.de

Bauking Meschede
Im Schlahbruch 35 – 59872 Meschede
Tel. 02 91/99 04-0 – www.bauking.de

Verlegehilfen für große und kleine Steinformate/Stufen und Mauern finden Sie z. B. unter: www.probst.eu


Fachhändlersuche/Mietservice:
www.probst.eu/kontakt/fachhaendler-deutschland oder www.probst.eu/kontakt/mietpartner-deutschland


Als typische Alleskönner für Platten/Stufen/Betonfertigteile empfehlen wir:

  • POWERJET PJ-1650-B Vakuum-Anbaugerät, Lasten bis zu 1.650 kg
  • QUICKJET QJ-600-E Vakuum-Anbaugerät, Lasten bis zu 600 kg
  • Vakuum-Hand-Verlegegerät SPEEDY VS-S und VS-XL Lasten bis 140 kg (auch als Anbaugerät erhältlich)

Geeignete Vibrationsplatten

Die zu verwendenden Vibrationsplatten müssen nach Herstellerangaben für den jeweiligen Einsatz geeignet sein. Vibrationswalzen dürfen nicht eingesetzt werden. Insbesondere farbiges Pflaster und solches mit besonderer Oberflächenbehandlung darf nur im trockenen Zustand unter Verwendung einer Platten-Gleit-Vorrichtung abgerüttelt werden. Es ist darauf zu achten, dass nach dem Einschlämmen die Fläche ausreichend abgetrocknet ist.

Je nach Steindicke werden unterschiedliche Vibrationsplatten eingesetzt. Aufgrund langjähriger Erfahrungen (Rixner, 1998) können folgende Empfehlungen gegeben werden:

  • Stein-Nenndicke von 60 mm: Vibrationsplatten mit einem Betriebsgewicht bis ca. 130 kg unter einer Zentrifugalkraft von 18 bis etwa 20 kN.
  • Stein-Nenndicke von 80 und 100 mm: Vibrationsplatten mit einem Betriebsgewicht von ca. 170 bis 200 kg unter einer Zentrifugalkraft von mind. 20 bis etwa 30 kN.
  • Stein-Nenndicke von 100 mm und mehr: Vibrationsplatten mit einem Betriebsgewicht von ca. 200 bis ca. 600 kg unter einer Zentrifugalkraft von ca. 30 bis etwa 60 kN.

Hierbei ist darauf zu achten, dass die Vibrationsplatten zusätzlich auf die Steifigkeit der Unterlage abzustimmen sind. Zum Beispiel sollte auch bei Stein-Nenndicken von über 100 mm bei gebundener Tragschicht keine Vibrationsplatte mit einem Betriebsgewicht von über 200 kg verwendet werden. Besonders zu empfehlen sind mitterweile speziell für Betonpflaster und Platten entwickelte, vollflächig aufliegende "Vibrationsplatten" (z. B. Bomag "Pflasterplatte").

Zum Verleih von speziellen Vakuum-Verlegehilfen (für PROBST SPEEDY VS 140/200) sprechen Sie uns bitte an!
Spezielle Ansaugplatten (für PROBST Speedy VS 140) stellen wir als Leihgerät zur Verfügung
