Produktmerkmale

  • linear - unbehandelte Oberfläche
  • Vorsatz mit farblich angepassten Natursteinkörnungen und UV-beständigen Farbpigmenten
  • ohne Fase
  • mit Abstandhaltern
  • scharfkantiges Erscheinungsbild, optimierter Kantenschutz durch leichte Neigung an den Flanken

Oberfläche

linear

unbehandelte, betonglatte Oberfläche (mit und ohne Fase)

Diese Abbildung zeigt lediglich den Charakter der Oberflächenbearbeitung/des Produktdesigns, Fotogalerie und Farbmuster zeigen Originale.

Farben

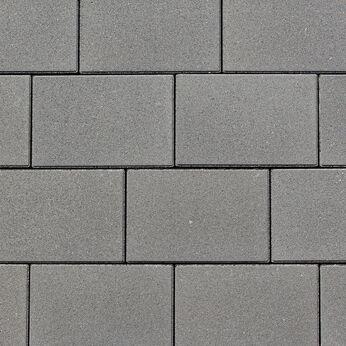

Graphit
Graphit-nuanciert

Rastermaß (cm) Belastbarkeit
Länge Breite Dicke
50 25 8 max. Pkw
40 25 8 max. Pkw
30 25 8 max. Pkw
50 20 8 max. Pkw
40 20 8 max. Pkw
30 20 8 max. Pkw
50 15 8 max. Pkw
40 15 8 max. Pkw
30 15 8 max. Pkw
max. Pkw
eingeschränkt belastbar
max. Pkw gem. Nutzungskategorie
N2/ZTV-Wegebau
Bei Mehrsteinsystemen wird die Belastbarkeit nur im Verbund erreicht.

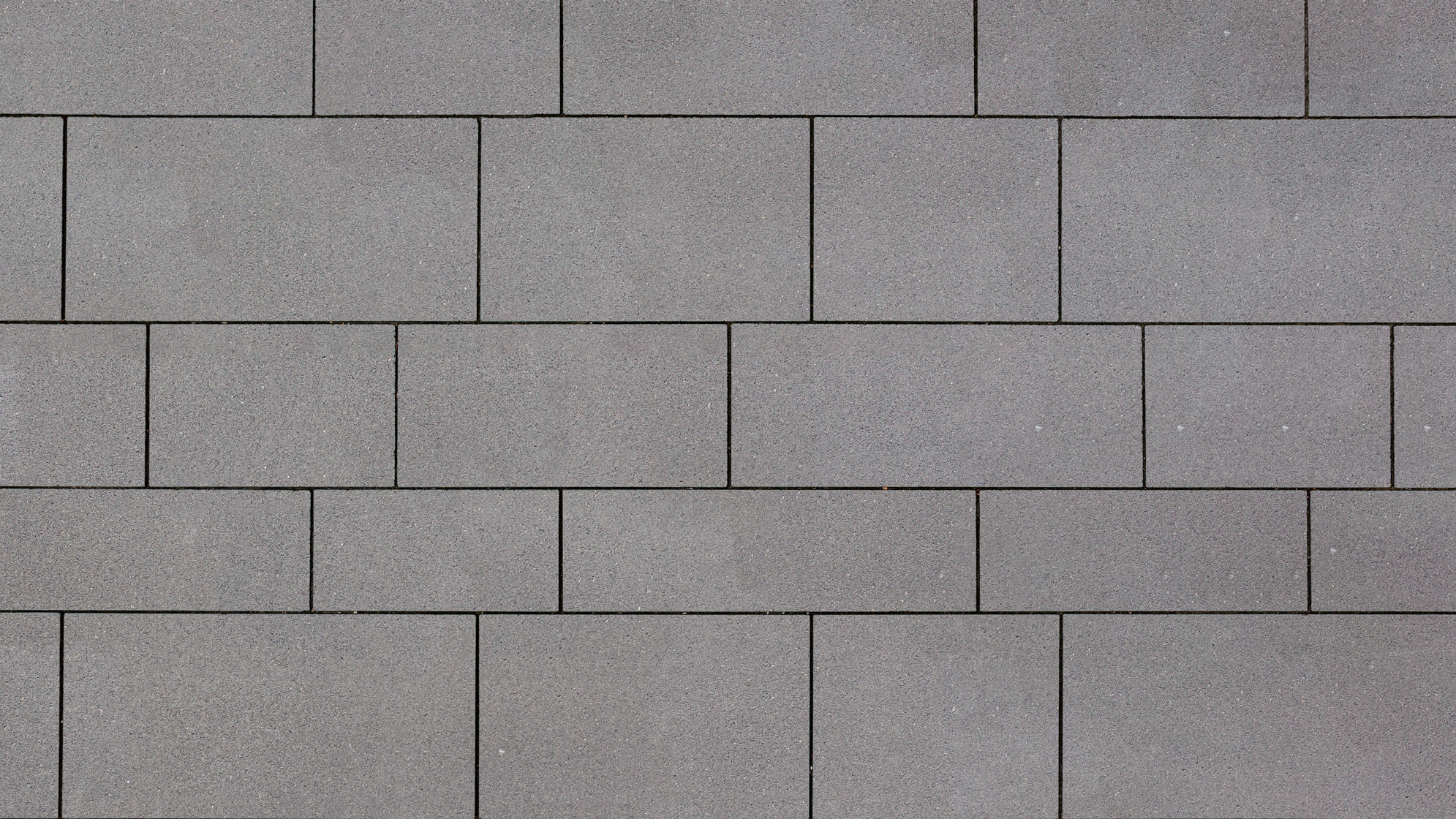

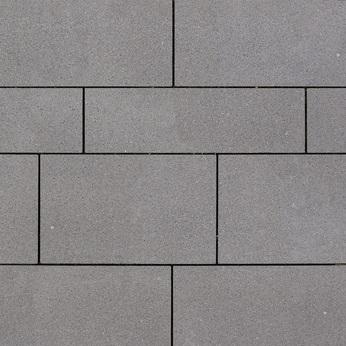

Mehrsteinsystem

Liefereinheit Mehrsteinsystem - 8 cm Dicke: eine Lage (0,72 m²) = neun Steine (neun Steinformate = drei Steinlängen - drei Steinbreiten)

Downloads

Keine Downloads vorhanden

Einbau und Verlegung

  • siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 06, M FP 2015 sowie ZTV-Wegebau (FLL)
  • Abrütteln nur mit einer geeigneten Vibrationsplatte unter Verwendung einer Platten-Gleit-Vorrichtung
  • Empfehlung Fugenmaterial: Edelbrechsand 0/2 mm, Edelbrechsand-Splitt 0/3 mm oder Natursand 0/2 mm

Technische Hinweise

  • Platten aus Beton nach DIN EN 1339, TL Pflaster-StB 06/15
  • Pflastersteine aus Beton nach DIN EN 1338, TL Pflaster-StB 06/15
  • USRV ≥ 60 | R-Wert = R13
  • Materialeigenschaften und Qualitätsklassen nach DIN EN siehe Produktdatenblatt

Hinweise für die Planung
