Der Routinier
CITYSTON linear

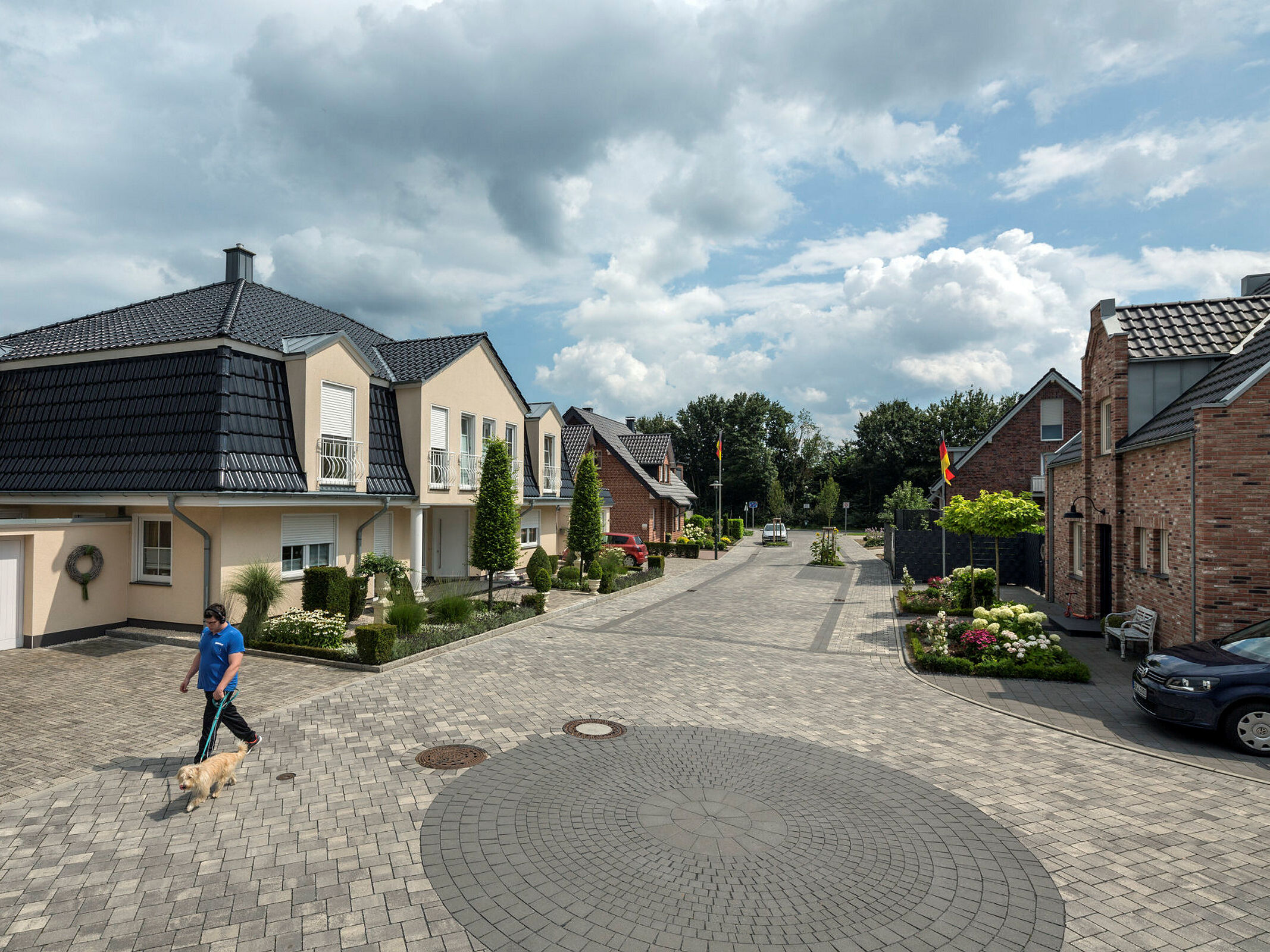

Ein wahrer Held des Alltags. Seit Jahrzehnten macht der Stein Straßen, Plätze und Höfe attraktiv, tragfähig und zugleich durchlässig für Niederschläge. Dass der Pflasterbelag derart erfolgreich ist, liegt auch an den perfekt abgestimmten Formaten und Extras.
Produktmerkmale
- Ausführung als konventionelles Pflastersteinsystem oder sickerfähiges Pflastersteinsystem mit Eignungsnachweis
- linear - unbehandelte Oberfläche
- Vorsatz mit farbechten Natursteinkörnungen und UV-beständigen Farbpigmenten
- enthält bis zu 50% Recyclinganteil im Kernbeton
- ohne Fase
- mit unterbrochenem Abstandsblock
- einsetzbar für Verkehrsbelastungen bis Belastungsklasse 3,2 nach RStO
Eignungsnachweise
- flächenbezogene Infiltrationsrate: > 270 l/(s x ha) (s. Gutachten Dr. Ing. Carsten Dierkes, H2O Research GmbH; Münster)
- Abflussbeiwert ψ = 0,25
Oberfläche
linear
unbehandelte, betonglatte Oberfläche
Diese Abbildung zeigt lediglich den allgemeinen Charakter der Oberflächenbearbeitung. Fotogalerie und Farbmuster zeigen das Produkt.
Farben
Grau
Anthrazit
Braun
Weißgrau-Schwarz
Muschelkalk Für die Objektplanung:
Die abgebildeten Farbmuster zeigen nur einen Ausschnitt unserer Möglichkeiten. Mit Naturstein-Edelsplitten in vielen Farben und Korngrößen realisieren wir auf Anfrage auftragsbezogene Sonderanfertigungen mit individuellen und unverwechselbaren Oberflächendesigns für Ihr aktuelles Projekt. Auftragsfertigungen erfordern grundsätzlich eine Mindestabnahmemenge, die im Einzelfall abzustimmen ist.
| Rastermaß (cm) | Belastbarkeit | |||
|---|---|---|---|---|
| Länge | Breite | Dicke | ||
 |
23 | 16 | 8 |
|
 |
15 | 16 | 8 |
|
| Bischofsmütze (Bedarf: 4,4 St./lfm | ||||
 |
7-16 | 22.63 | 8 |
|
|
|
23 | 16 | 10 |
|
|
|
15 | 16 | 10 |
|
| Bischofsmütze (Bedarf: 4,4 St./lfm | ||||
|
|
7-16 | 22.63 | 10 |
|
|
|
23 | 16 | 12 |
|
|
|
15 | 16 | 12 |
|
| Bischofsmütze (Bedarf: 4,4 St./lfm | ||||
|
|
7-16 | 22.63 | 12 |
|
Downloads
Einbau und Verlegung
- siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 20, M FP 2015 sowie ZTV-Wegebau (FLL)
- siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 20, M FP 2015, M VV 2013 (Merkblatt für Versickerungsfähige Verkehrsflächen) und ZTV-Wegebau (FLL)
- Bei der Verlegung im Ellbogen- und Fischgrätverband sind für den Randabschluss Steine zu schneiden.
Technische Hinweise
- Pflastersteine aus Beton nach DIN EN 1338, TL Pflaster-StB 06/15
- USRV ≥ 60 | R-Wert = R13
- Materialeigenschaften und Qualitätsklassen nach DIN EN siehe Produktdatenblatt
Hinweise für die Planung
- optimaler Lastabtrag durch Verlegung im Ellbogenverband mit Bischofsmütze
- weitere Farben und Oberflächen als auftragsbezogene Sonderanfertigung auf Anfrage
