Charmant

GAPSTON
ferro
Händlersuche

Kataloge & Broschüren

Produktmerkmale

  • Ausführung als konventionelles Pflastersteinsystem oder sickerfähiges Pflastersteinsystem mit Eignungsnachweis
  • ferro - feinraue homogene Oberfläche - edelstahlkugelgestrahlt
  • Vorsatz mit farbechten Natursteinkörnungen und UV-beständigen Farbpigmenten
  • ohne Fase
  • mit Abstandhaltern als VZ4 Verzahnungssystem zur Verschiebesicherung
  • scharfkantiges Erscheinungsbild, optimierter Kantenschutz durch leichte Neigung an den Flanken

Eignungsnachweise

sickerfähiges Pflastersteinsystem mit Eignungsnachweis
  • flächenbezogene Infiltrationsrate: > 270 l/(s x ha) (s. Gutachten Dr. Ing. Carsten Dierkes, H2O Research GmbH; Münster)
  • Abflussbeiwert ψ = 0,25

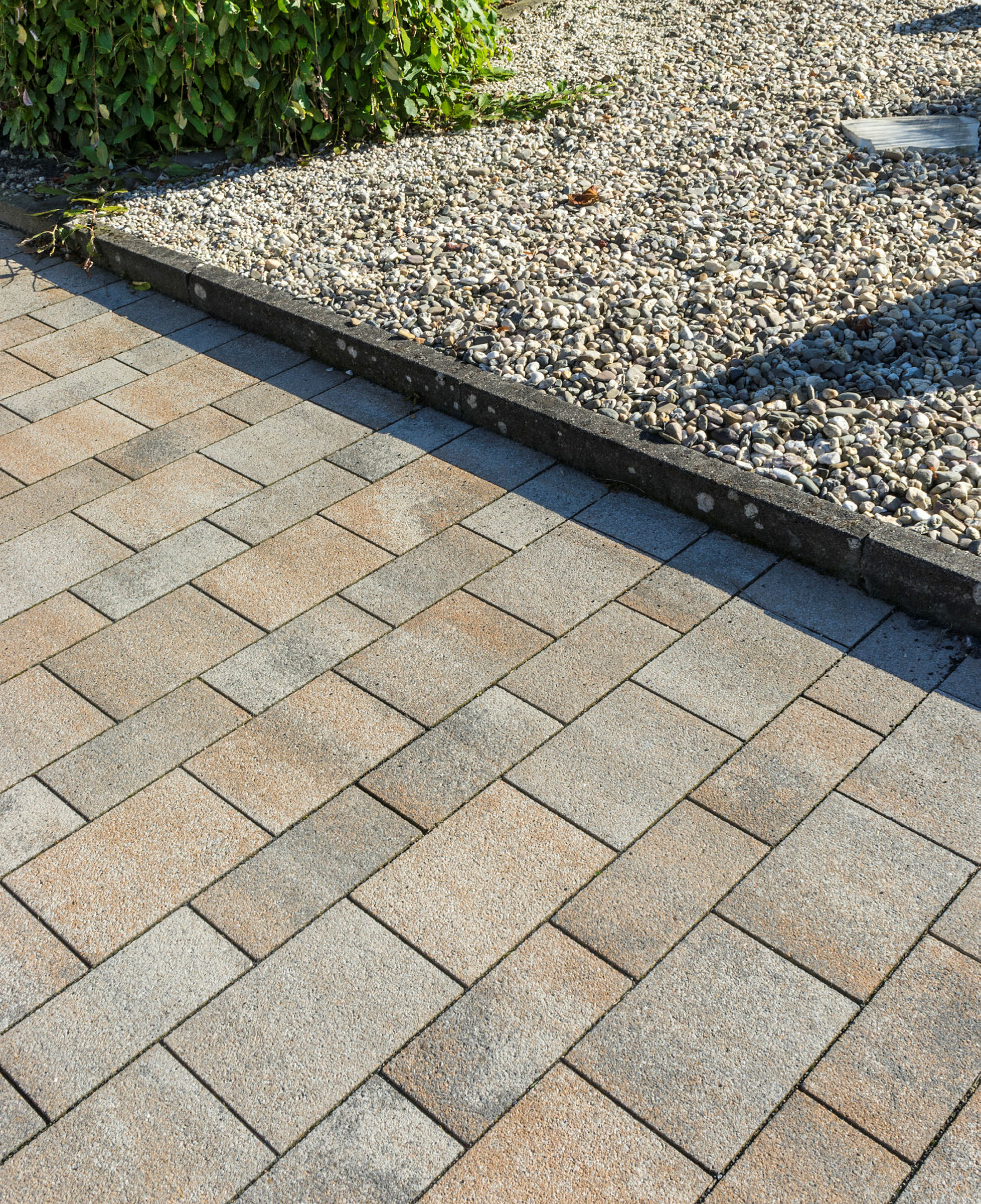

Oberfläche

ferro

mit kleinen Stahlkügelchen gestrahlte, feinraue Oberfläche (mit und ohne Fase)

Diese Abbildung zeigt lediglich den Charakter der Oberflächenbearbeitung/des Produktdesigns, Fotogalerie und Farbmuster zeigen Originale.

Farben

Weißgrau-Schwarz
Muschelkalk

Die abgebildeten Farbmuster zeigen nur einen Ausschnitt unserer Möglichkeiten. Mit Naturstein-Edelsplitten in vielen Farben und Korngrößen realisieren wir auf Anfrage auftragsbezogene Sonderanfertigungen mit individuellen und unverwechselbaren Oberflächendesigns für Ihr aktuelles Projekt. Auftragsfertigungen erfordern grundsätzlich eine Mindestabnahmemenge, die im Einzelfall abzustimmen ist.



Zur Objektberatung >

Rastermaß (cm) Belastbarkeit
Länge Breite Dicke
32 24 8 bedingt belastbar
32 16 8 bedingt belastbar
24 16 8 bedingt belastbar
bedingt belastbar
keine grundsätzliche Einschränkung der Belastbarkeit, die Eignung ist bezügl. der Verkehrsfrequenzen abzuwägen

Einbau und Verlegung

konventionelle Pflasterbauweise
  • siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 06, M FP 2015 sowie ZTV-Wegebau (FLL)
sickerfähige Pflasterbauweise: Das Wasser versickert ausschließlich über die Fugen in die unteren Bodenschichten.
  • siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 06, M FP 2015, M VV 2013 (Merkblatt für Versickerungsfähige Verkehrsflächen) und ZTV-Wegebau (FLL)

Technische Hinweise

  • Pflastersteine aus Beton nach DIN EN 1338, TL Pflaster-StB 06/15
  • Materialeigenschaften und Qualitätsklassen nach DIN EN siehe Produktdatenblatt

Hinweise für die Planung

Keine Informationen vorhanden
