Ohnegleichen
LUNIX

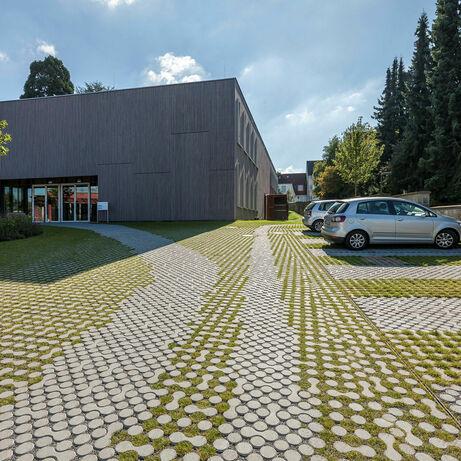

Dieser Stein bringt überragendes Design auf den Punkt. Das geniale System mit Öffnungen für Füllsteine, Rasen, Splitt oder Kies ermöglicht unzählige Gestaltungsvarianten, wobei jede einzigartig ist und als organische Einheit wirkt. Der Anteil der Versickerungsfläche variiert je nach Ausführung. Erfunden wurde LUNIX in der Schwerz vom renommierten Studio Atelier Oï.
Produktmerkmale
- sickerfähiges, begrünbares Pflastersystem aus gefügedichtem Beton
- linear - unbehandelte Oberfläche
- Vorsatz mit hochdichter Quarzkörnung
- enthält bis zu 50% Recyclinganteil im Kernbeton
- mit Fase
- ohne Abstandhalter

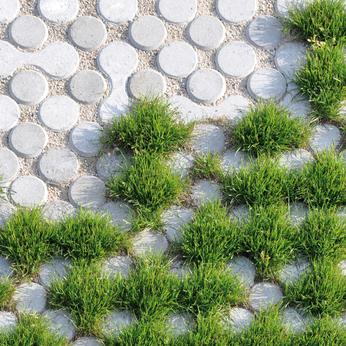

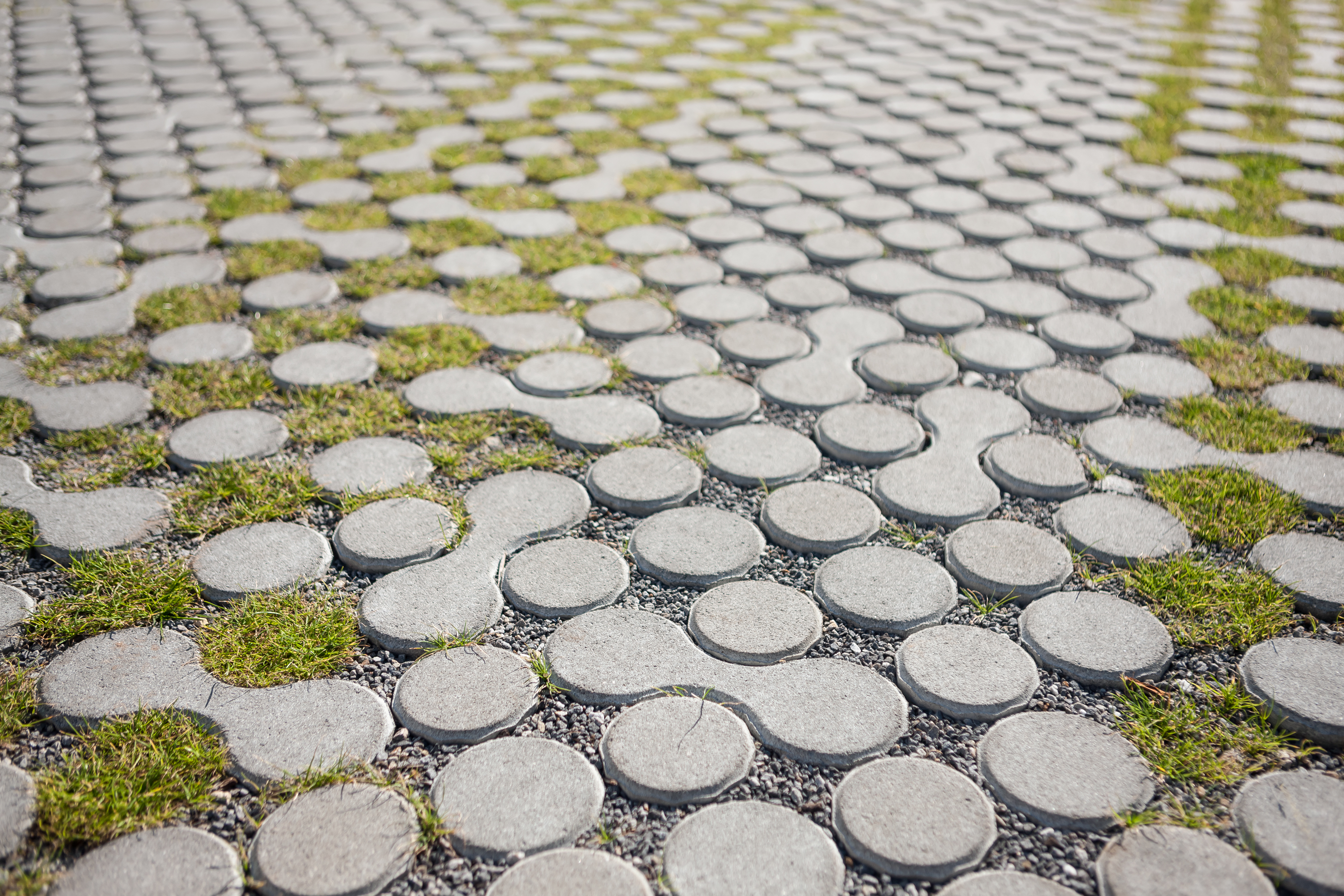

- radiale Trittflächen und Öffnungen für Rasen, Kies oder Füllstein
- radiale Füllsteine für die Öffnungen
- ca. 39 % Versickerungsfläche; ca. 57 % Vegetationsfläche
Eignungsnachweise
- flächenbezogene Infiltrationsrate: > 270 l/(s x ha)
- Abflussbeiwert ψ = 0,15
Oberfläche
linear
unbehandelte, betonglatte Oberfläche
Diese Abbildung zeigt lediglich den allgemeinen Charakter der Oberflächenbearbeitung. Fotogalerie und Farbmuster zeigen das Produkt.
Farben
Grau Für die Objektplanung:
Die abgebildeten Farbmuster zeigen nur einen Ausschnitt unserer Möglichkeiten. Mit Naturstein-Edelsplitten in vielen Farben und Korngrößen realisieren wir auf Anfrage auftragsbezogene Sonderanfertigungen mit individuellen und unverwechselbaren Oberflächendesigns für Ihr aktuelles Projekt. Auftragsfertigungen erfordern grundsätzlich eine Mindestabnahmemenge, die im Einzelfall abzustimmen ist.
| Rastermaß (cm) | Belastbarkeit | |||
|---|---|---|---|---|
| Länge | Breite | Dicke | ||
| Platte | ||||
 |
60 | 45 | 9-12 |
|
| Füllstein | ||||
 |
Ø = 10 | 12 |
|
|
max. Pkw gem. Nutzungskategorie
N2/ZTV-Wegebau
Bei Mehrsteinsystemen wird die Belastbarkeit nur im Verbund erreicht.
Mehrsteinsystem
LIefereinheit: eine Lage (1,08 m²) = vier unterschiedliche Platten mit unterschiedlicher Anordnung
Downloads
Einbau und Verlegung
- siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 20, M FP 2015, M VV 2013 (Merkblatt für Versickerungsfähige Verkehrsflächen) und ZTV-Wegebau (FLL)
- Schüttgewicht Splitt 2/5 mm: ca. 1,6-1,8 to/m³, Schüttgewicht Extensivsubstrat: ca. 0,85 to/m³, alternativ auch mit Splittfuge (Gesteinskörnungen 2/5 oder 2/8 mm) möglich
Technische Hinweise
- Pflastersteine aus Beton in Anlehnung an DIN EN 1338, TL Pflaster-StB 06/15
- Platten aus Beton in Anlehnung an DIN EN 1339, TL Pflaster-StB 06/15
- USRV ≥ 60 | R-Wert = R13
- Materialeigenschaften und Qualitätsklassen nach DIN EN siehe Produktdatenblatt
Hinweise für die Planung
Keine Informationen vorhanden
