Mehr Stein
APPIASTON
linear
APPIASTON linear

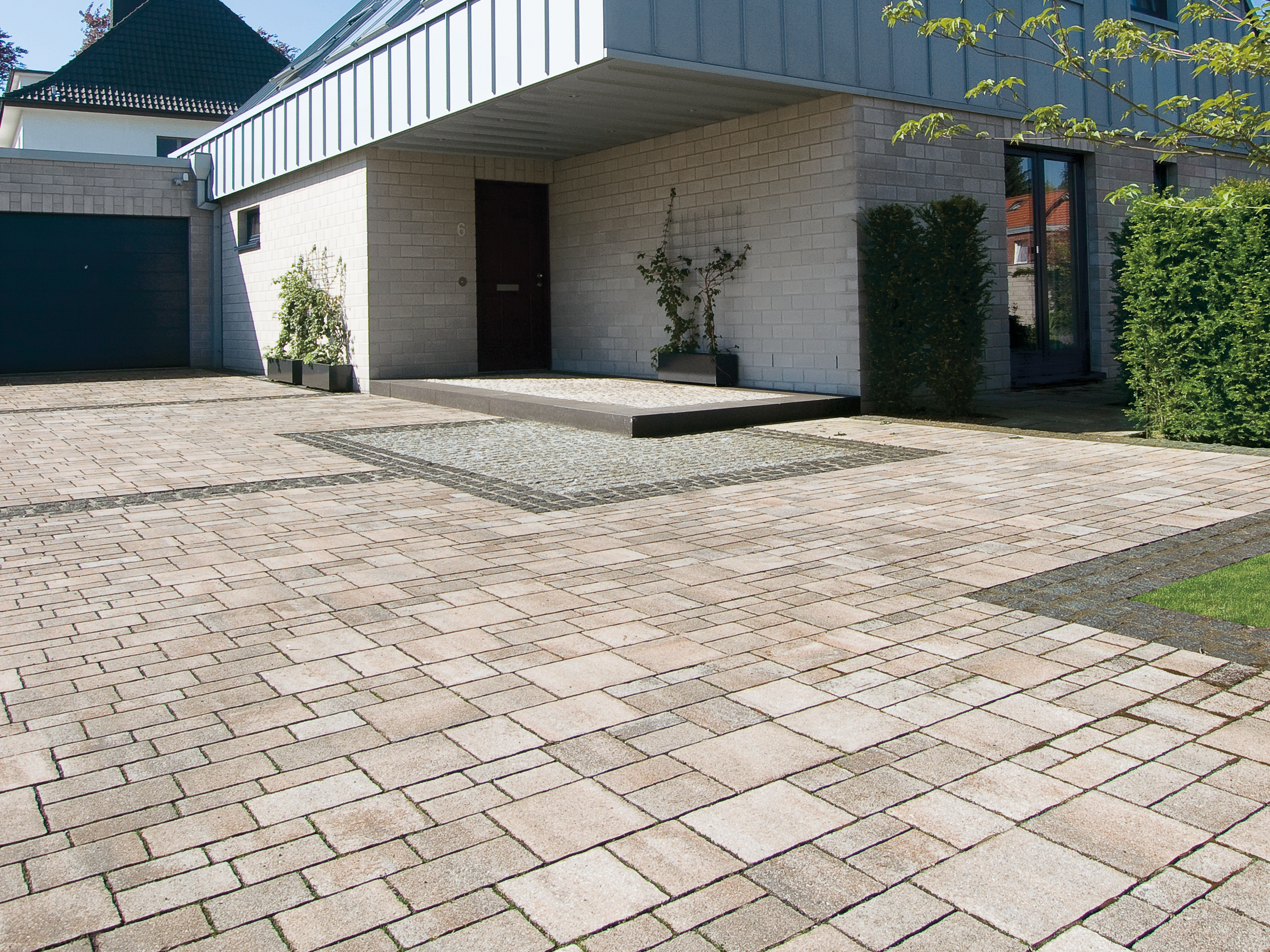

Vielfalt ist Programm: Mit 18 unterschiedlichen Groß- und Kleinformaten lädt das Mehrsteinsystem zum kreativen Gestalten ein – beliebt sind insbesondere Bahnenverlegung und wilder Verband. Dabei entwickeln die ansprechenden Steinfarben ein stimmungsvolles Bild. Eine ästhetische Lösung auch für die Regenwasserversickerung über durchlässige Fugen.
Produktmerkmale
- Ausführung als konventionelles Pflastersteinsystem oder sickerfähiges Pflastersteinsystem mit Eignungsnachweis
- linear - unbehandelte Oberfläche
- Vorsatz mit farbechten Natursteinkörnungen und UV-beständigen Farbpigmenten
- enthält bis zu 50% Recyclinganteil im Kernbeton
- ohne Fase
- mit unterbrochenem Abstandsblock
Eignungsnachweise
- flächenbezogene Infiltrationsrate: > 270 l/(s x ha) (s. Gutachten Dr. Ing. Carsten Dierkes, H2O Research GmbH; Münster)
- Abflussbeiwert ψ = 0,25
Oberfläche
linear
unbehandelte, betonglatte Oberfläche
Diese Abbildung zeigt lediglich den allgemeinen Charakter der Oberflächenbearbeitung. Fotogalerie und Farbmuster zeigen das Produkt.
Farben
Muschelkalk | Rastermaß (cm) | Belastbarkeit | |||
|---|---|---|---|---|
| Länge | Breite | Dicke | ||
| Mehrsteinsystem - Kleinpflaster | ||||
 |
22.5 | 12.5 | 8 |
|
 |
20 | 12.5 | 8 |
|
 |
17.5 | 12.5 | 8 |
|
 |
20 | 10 | 8 |
|
 |
17.5 | 10 | 8 |
|
 |
15 | 10 | 8 |
|
 |
17.5 | 7.5 | 8 |
|
 |
15 | 7.5 | 8 |
|
 |
12.5 | 7.5 | 8 |
|
| Mehrsteinsystem - Großpflaster | ||||
 |
27,5 | 22,5 | 8 |
|
 |
25 | 22,5 | 8 |
|
 |
22,5 | 22,5 | 8 |
|
 |
25 | 20 | 8 |
|
 |
20 | 20 | 8 |
|
 |
15 | 20 | 8 |
|
 |
20 | 17,5 | 8 |
|
 |
17,5 | 17,5 | 8 |
|
 |
15 | 17,5 | 8 |
|
keine grundsätzliche Einschränkung der Belastbarkeit, die Eignung ist bezügl. der Verkehrsfrequenzen abzuwägen
Bei Mehrsteinsystemen wird die Belastbarkeit nur im Verbund erreicht.
Bei Mehrsteinsystemen wird die Belastbarkeit nur im Verbund erreicht.
Mehrsteinsystem - Kleinpflaster
Liefereinheit: eine Lage (0,705 m²) = 42 Steine (neun Steinformate)
Mehrsteinsystem - Großpflaster
Liefereinheit: eine Lage (0,72 m²) = 18 Steine (neun Steinformate)
Downloads
Einbau und Verlegung
- siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 20, M FP 2015 sowie ZTV-Wegebau (FLL)
- siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 20, M FP 2015, M VV 2013 (Merkblatt für Versickerungsfähige Verkehrsflächen) und ZTV-Wegebau (FLL)
Technische Hinweise
- Pflastersteine aus Beton nach DIN EN 1338, TL Pflaster-StB 06/15
- USRV ≥ 60 | R-Wert = R13
- Materialeigenschaften und Qualitätsklassen nach DIN EN siehe Produktdatenblatt
Hinweise für die Planung
- für markante Bahnenverlegungen und wilde Verbände empfehlen wir die Kombination APPIASTON Klein- und Großpflaster
