Wandelbar

GEOSTON CARMA
Händlersuche

Kataloge & Broschüren

Produktmerkmale

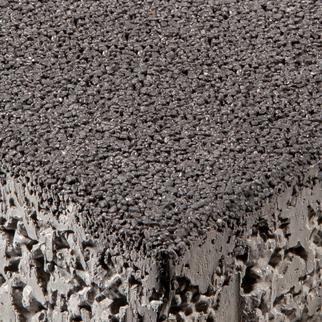

  • sickerfähiges Pflastersystem aus haufwerksporigem Beton unter Verwendung spezieller Rezepturen
  • zweischichtig, mit feinporiger Vorsatzschicht aus Filterkörnungen (MICRO-Vorsatz)
  • mit UV-beständigen Farbpigmenten
  • mit Mikrofase (2/2 mm)
  • mit Abstandhaltern
  • mit hoher Verdunstungsleistung

Eignungsnachweise

sickerfähiges Pflastersteinsystem mit Eignungsnachweis
  • flächenbezogene Infiltrationsrate: > 270 l/(s x ha) lt. Prüfbericht Prof. Dr. Ing. WF Geiger, Universität GH Essen
  • Abflussbeiwert ψ = 0,25

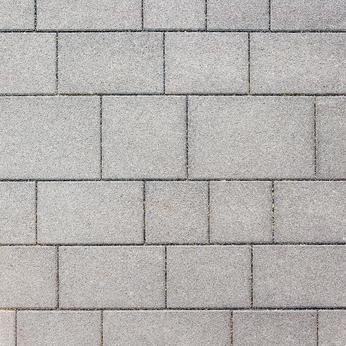

Oberfläche

linear

unbehandelte, betonglatte Oberfläche (mit und ohne Fase)

Diese Abbildung zeigt lediglich den Charakter der Oberflächenbearbeitung/des Produktdesigns, Fotogalerie und Farbmuster zeigen Originale.

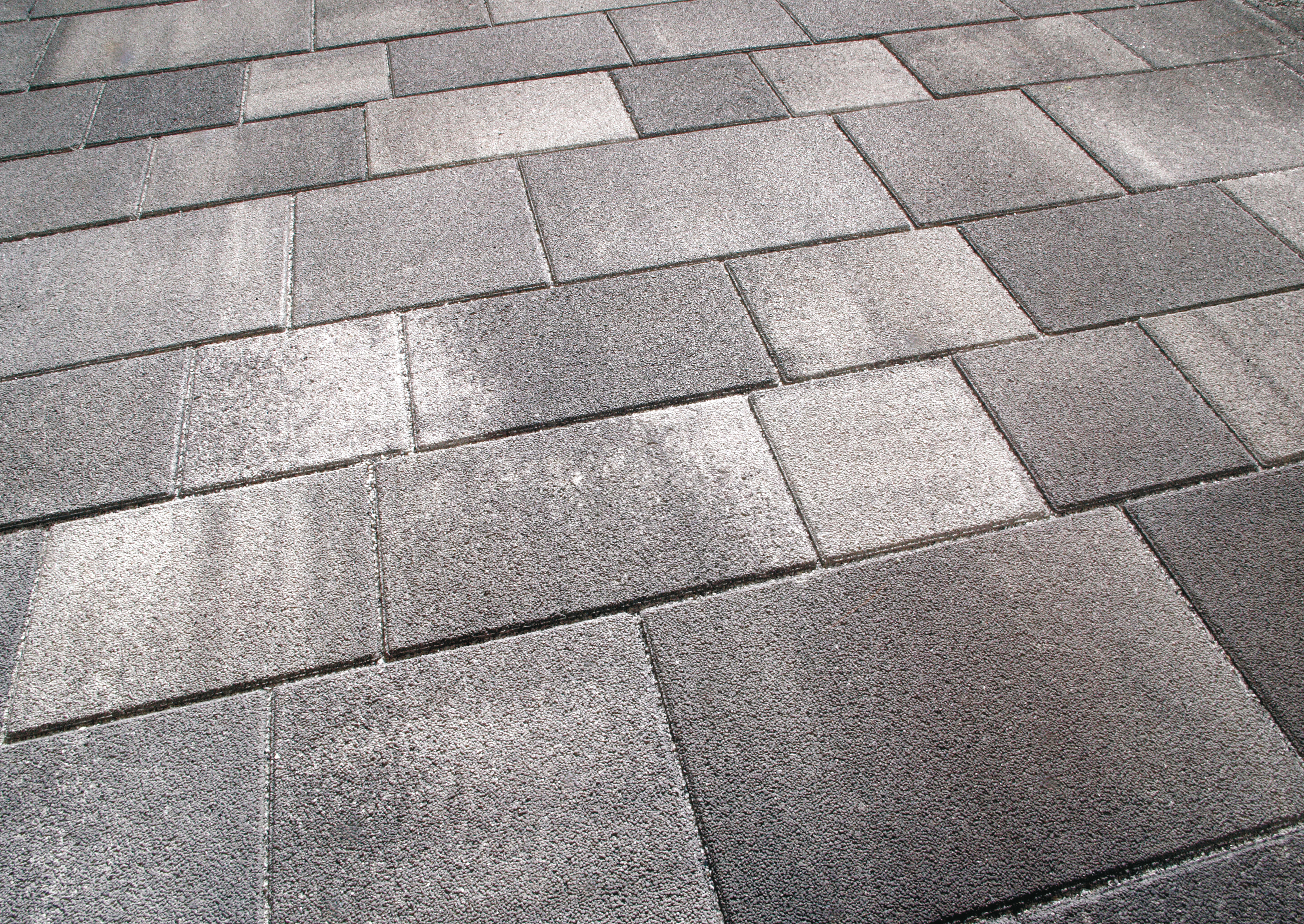

Farben

Anthrazit
Weißgrau-Schwarz

Rastermaß (cm) Belastbarkeit
Länge Breite Dicke
36 24 8 bedingt belastbar
24 24 8 bedingt belastbar
30 18 8 bedingt belastbar
24 18 8 bedingt belastbar
18 18 8 bedingt belastbar
bedingt belastbar
keine grundsätzliche Einschränkung der Belastbarkeit, die Eignung ist bezügl. der Verkehrsfrequenzen abzuwägen
Bei Mehrsteinsystemen wird die Belastbarkeit nur im Verbund erreicht.

Mehrstein-System

Liefereinheit: eine Lage (0,72 m²) = 14 Steine (fünf Steinformate)

Einbau und Verlegung

sickerfähige Pflasterbauweise: Das Wasser versickert durch das offenporige Steingefüge und die Fuge in die unteren Bodenschichten.
  • siehe Einbau- und Verlegehinweise des Herstellers, DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB 06, M FP 2015, M VV 2013 (Merkblatt für Versickerungsfähige Verkehrsflächen) und ZTV-Wegebau (FLL)

Technische Hinweise

  • Pflastersteine aus haufwerksporigem Beton nach DIN 18507
  • USRV ≥ 60
  • Materialeigenschaften und Qualitätsklassen nach DIN EN siehe Produktdatenblatt

Hinweise für die Planung

Keine Informationen vorhanden
